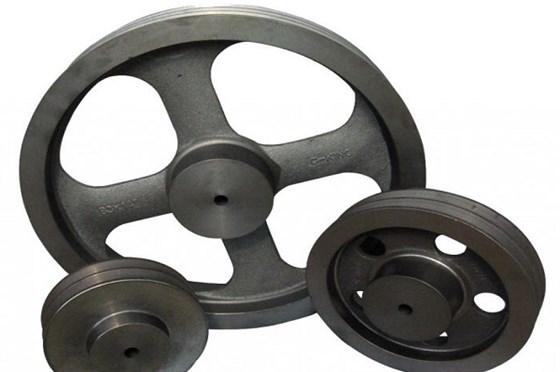

通常所說的皮帶輪，指的是汽車盤轂類的零件，制造的工藝一般以鑄造、鍛造為主，是一個主要用于遠距離傳送動力的部件，今天本文就主要來介紹皮帶輪規格型號。
皮帶輪規格
在三角皮帶輪中，三角皮帶輪的規格是由背寬（頂寬）與高（厚）的尺寸來劃分的，根據不同的背寬（頂寬）與高（厚）的尺寸，國家標準規定了三角帶的O 、A、B、C、D、E等多種型號，每種型號的三角帶的節寬、頂寬、高度都不相同，所以皮帶輪也就必須根據三角帶的形狀制作出各種槽型，這些不同的槽型就決定了皮帶輪的O型皮帶輪 、A型皮帶輪、B型皮帶輪、C型皮帶輪、D型皮帶輪、E型皮帶輪等多種型號
皮帶輪型號
通常三角帶的型號分為：普通型O A B C D E 3V 5V 8V，普通加強型AX BX CX DX EX 3VX 5VX 8VX，窄V帶SPZ SPA SPB SPC，強力窄V帶XPA XPB XPC；三角帶的每一個型號規定了三角帶的斷面尺寸。
國家標準規定了三角皮帶輪的型號有O、A、B、C、D、E、F七種型號，相應的皮帶輪輪槽角度有三種34°、36°、38°，同時規定了每種型號三角帶對應每種輪槽角度的小皮帶輪的最小直徑，大皮帶輪未作規定。皮帶輪的槽角分為32度 34度 36度 38度，具體的選擇要根據帶輪的槽型和基準直徑選擇。
皮帶輪的槽角跟皮帶輪的直徑有關系,不同型號的皮帶輪的槽角在不同直徑范圍下的推薦皮帶輪槽角度數如下：O型皮帶輪在帶輪直徑范圍在50mm～71mm時為34度；在71mm～90mm時為36度， >90mm時為38度。
A型皮帶輪在帶輪直徑范圍在71mm～100mm時為34度，100mm～125mm時為36度；>125mm時為38度； B型皮帶輪在帶輪直徑范圍在 125mm～160mm時為34度；160mm～200mm時為36度，>200mm時為38度； C型皮帶輪在帶輪直徑范圍在200mm～250mm時為34度，250mm～315mm時為36度，>315mm時為38度；D型皮帶輪在帶輪直徑范圍在 355mm～450mm時為36度，>450mm時為38度；E型 500mm～630mm時為36度，>630mm時為38度。
A型三角帶的斷面尺寸是：頂端寬度13mm、厚度為8mm；B型三角帶的斷面尺寸是：頂端寬度17MM，厚度為10.5MM；C型三角帶的斷面尺寸是：頂端寬度22MM，厚度為13.5MM；D型三角帶的斷面尺寸是：頂端寬度21.5MM，厚度為19MM；E型三角帶的斷面尺寸是：頂端寬度38MM，厚度為25.5MM。對應尺寸(寬*高)：O（10*6）、A（12.5*9）、B（16.5*11）、C（22*14）、D（21.5*19）、E（38*25.5）。
小編結語
以上就是關于皮帶輪型號的一些相關介紹了，對于皮帶輪型號型號的區分，不熟悉的人理解起來還真有些困難，需要花更多時間去了解。
