同步齒形帶的模數、寬度和齒數系列及規格
| 寬度系列，mm | 8、10、12、16、20、25、32、40、50、60、80、100、120 | |||||||
| 齒數系列 | 32、35、40、45、50、55、60、65、70、75、80、85、90、95、100、110、120、140、160、180、200 | |||||||
|
模數m系列，
mm
|
1.5 | 2 | 2.5 | 3 | 4 | 5 | 7 | 10 |
| 寬度b | 8～32 | 10～50 | 12～60 | 16～80 | 20～80 | 25～100 | 40～120 | |
| 齒數Z | 32～200 | 35～200 | 40～200 | 45～200 | 50～200 | |||
| 標記示例 |
模數m=4mm、寬度b=60mm、齒數Z=100的聚氨酯同步帶：
聚氮酯同步帶4×60×100
|
|||||||
同步齒形帶以強力層的中心線為節線，節線周長度Lp為公稱長度，相鄰兩齒沿節線對應 點間的距離稱為周節p，模數m=p/π。國產同步齒形帶采用模數制。帶的標記為： 模數 (mm)×寬度×齒數，即m×b×z。其模數、寬度和齒數的系列以及三者之間的相應規格見上表。

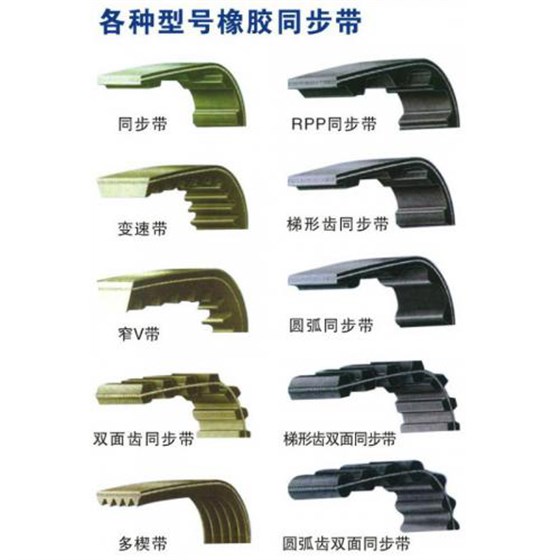

同步帶的分類
同步帶齒有梯形齒和弧齒兩類，弧齒又有三種系列：圓弧齒(H系列又稱HTD帶)、平頂圓弧齒(S系列又稱為STPD帶)和凹頂拋物線齒（R系列)。
1.梯形齒同步帶分單面有齒和雙面有齒兩種，簡稱為單面帶和雙面帶。雙面帶又按齒的排列方式分為對稱齒型（代號DA)和交錯齒型(代號DB〕。
2.梯形齒同步帶有兩種尺寸制：節距制和模數制。我國采用節距制，并根據ISO 5296制訂了同步帶傳動相應標準GB/T 11361～11362-1989和GB/T 11616-1989。
同步齒形帶的失效形式
①帶體疲勞斷裂；
②帶齒剪斷和壓潰；
③帶側、帶齒磨損、包布剝離；
④承載層伸長、節距增大、形成齒的干涉、爬齒；
⑤沖擊、過載使帶體斷裂；
⑥帶背面裂紋或帶變軟；
⑦運行噪音過大。
