正確同步帶輪規格尺寸型號大全

同步帶輪規格型號大全

一、梯型齒同步帶輪規格型號
MXL同步帶輪型號、 XL同步帶輪型號、L同步帶輪型號、 H 同步帶輪型號、SM同步帶輪型號、 GT同步帶輪型號
二、圓孤T型齒同步帶輪規格型號
T5型同步帶輪、T10型同步帶輪、 T20型同步帶輪、 AT5型同步帶輪、 AT10型同步帶輪、 AT20型同步帶輪
二、T型齒同步帶輪規格型號

T5型同步帶輪、T10型同步帶輪、 AT5型同步帶輪、 AT10型同步帶輪、 主要應用在：機械制造、汽車飛機、紡織、輕工、化工、冶金、礦山、軍工、儀器、儀表機床、農業

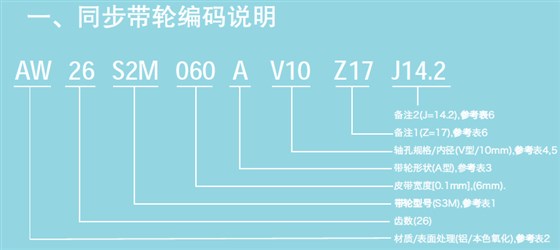

同步帶輪選型號說明

選擇確定同步帶輪的型號

同步帶輪的齒形型號和節距等嚙合參數與同步帶的相同，（具體可以參考： 圓弧齒同步帶 或梯形齒同步帶） 需要確定的只是帶輪齒數（或直徑）和同步輪結構等。同步帶輪的齒數（或直徑）一般是先確定小帶輪的齒數，再按傳動比來定大輪齒數。為了保證同步帶的應有壽命，小同步帶輪的直徑要大于表中的允許最小彎曲直徑（詳細見網頁 同步帶最小允許彎曲直徑 新版網站中有），再折算成最小齒數。只要結構和成本允許，從同步帶的壽命考慮，小輪的齒數比允許的最小齒數稍多些為好。小輪的齒數確定后，根據傳動比就可確定大輪的齒數了。
再根據結構確定兩帶輪的中心距，按同步帶的節距計算出節線長度或總齒數。至此，傳動參數就全部確定完了。

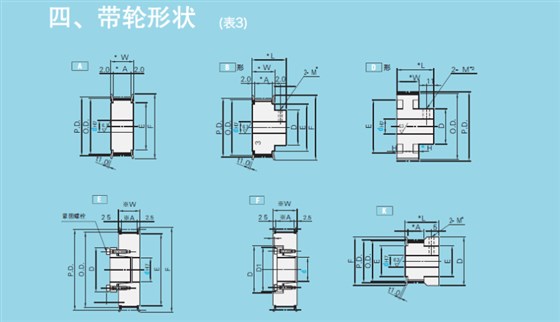

同步帶輪的結構內孔和齒形

從形狀上可分為無凸緣AS的（分只有兩端帶擋片的輪齒部分BS 和 無擋片的齒輪部分AF）和有凸緣的BF型，即除了有兩端帶擋片的輪齒部分外還有一段圓柱凸緣（分有擋片的AF型 和無擋片的WS型）。詳細請參考 產品中心的同步帶輪頁面
